基本組件
*制動架；
*相匹配的YT1電力液壓推動器
應用領域

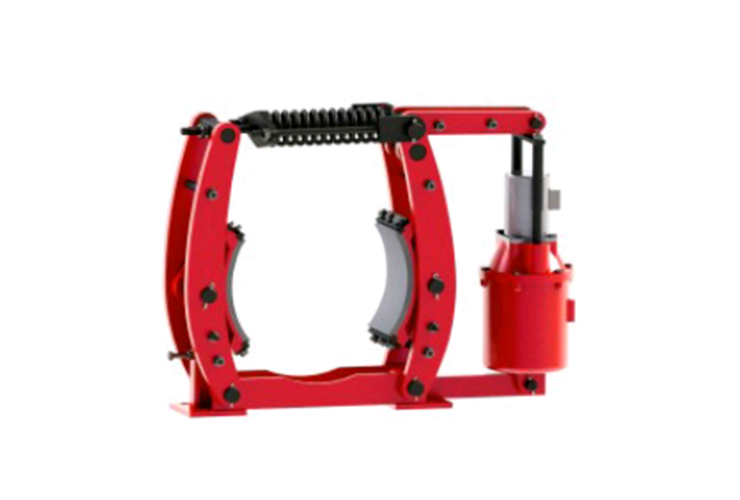

YWZ3B系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。
符合標準
YWZ3B系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合GB6333/1986標準，其技術要求符合JB/T6406-2006標準。
產品優勢
a)性能安 全可靠，制動平穩，動作頻率高。
b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。
c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。
d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。
工作原理
*當通電時，電力液壓推動器發生動作，其推桿快速上升，并通過杠桿作用打開（釋放）制動瓦；
*當斷電時，電力液壓推動器的推桿在制動彈簧力的作用下，迅速下降，并通過杠桿作用使制動瓦合攏（抱閘）。
使用條件
*環境溫度: -20℃-50℃；
*空氣相對濕度不大于90%；
*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；
*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
使用說明
a)安裝前的檢查：該系列的制動器工作前應進行全 面檢查，即檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應清潔干凈。
1.退距調整螺栓 2.制動瓦隨位裝置 3.制動瓦 4.制動臂
5.螺桿 6.螺母 7.螺母 8.螺母
9.拉桿 10.螺母 11.推動器 12.底座
b)制動器的安裝：制動器的安裝請參照上圖（機械結構圖）并按下列步驟進行：
縱裝：松開螺母6、7、8、10，轉動拉桿9，撐開制動臂，再將制動器套裝在制動輪上。
橫裝:
1）當制動輪已經安裝在電機與其他機件之間時，松開螺母6、7、8、10，轉動拉桿9，并取下螺桿5、拉桿9，然后將制動臂放倒，從側面裝到制動輪上。
2）把制動器安放在主機底座上后，輕輕地?cái)Q上地腳螺栓，旋轉拉桿9，此時瓦塊隨位裝置2中的螺母應保持松緊適當，使制動器兩側的制動瓦與制動輪貼合；若貼合不好，繼續旋轉拉桿9。當制動瓦與制動輪的表面貼合達到佳狀態時停止旋轉，然后擰緊地腳螺栓。
3）在使用時，推動器應加注液壓油。當油液溫度在0℃-45℃時，推薦加入32號液壓油；當油液溫度在0℃-20℃時，加入22號液壓油。
c) 制動器的調整：
推動器工作行程的調整

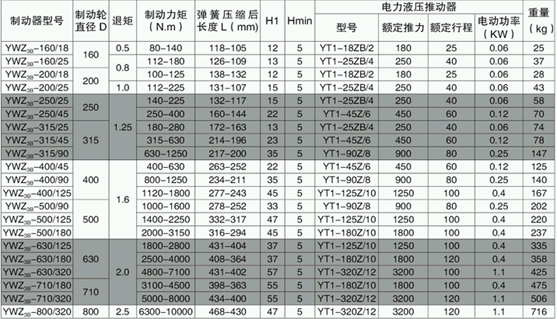

首先應將彈簧力釋放到小值，然后再旋轉拉桿9，使制動器處于閉合狀態；繼續旋轉，使推動器的推桿的升起高度H1值符合(下表)規定。隨著制動襯墊的磨損，推動器的工作行程將逐漸增大，H1值逐漸減小。
當減小H1min值時（見下表），需及時按照以下方法重新調整，否則制動失效。
制動力矩的調整
松開螺母6，夾住螺桿5的尾部方頭，轉動螺母7，使彈簧安裝長度符合(下圖)所列出的詳細參數要求；當調整好后將螺母6和7擰緊。
制動瓦退距的調整
當制動瓦打開時，調整螺栓1，使兩邊退距保持一致；該系列的制動器若配套退距均等裝置，在制動器打開時，兩邊退距自動均等，無須調整。
制動瓦隨位裝置的調整
固定制動瓦的螺母2，并松緊適當，使制動瓦與制動輪可以隨位。
d）保養說明：①檢查各鉸接處是否磨損；
?、谥苿?dòng)器的結構運動是否正常，各調節螺母是否鎖緊；
?、弁苿?dòng)器的升起高度是否符合規定（見上圖）；
?、芡苿?dòng)器的運行是否正常，液壓油是否足量，有無漏油或滲油現象；
?、蒌N軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；
?、迿z測制動塊是否正常貼合在制動輪上，摩擦面的狀況是否完好，是否有油膩或臟污痕跡。
當制動襯墊的厚度δ達到δmin數值時（見下表），需要更換新的制動襯墊。
